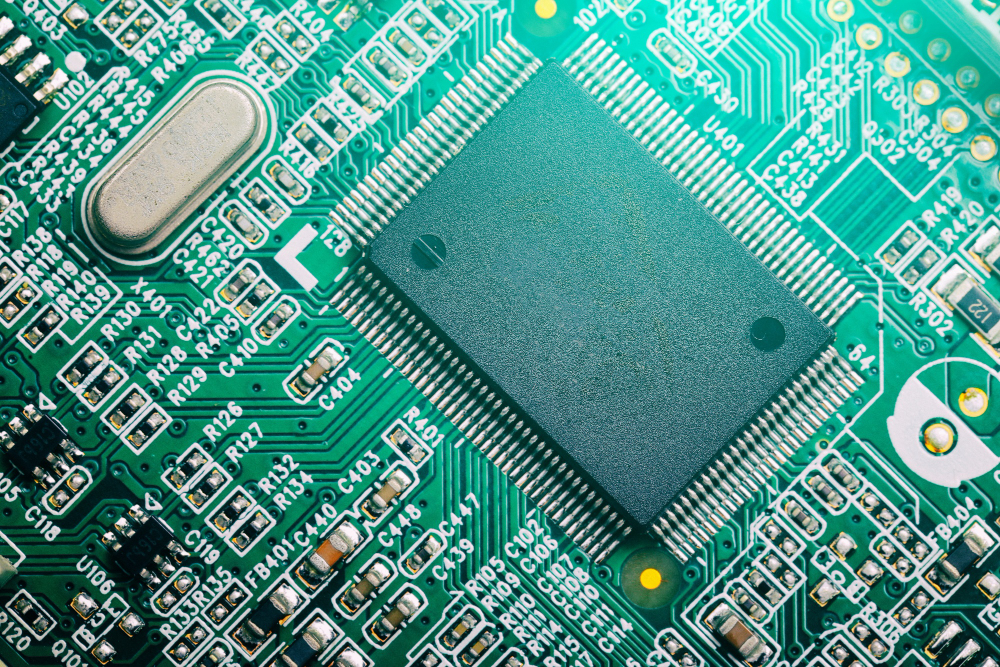

SMT הוא קיצור של Surface Mount Technology – טכנולוגיית הרכבה על גבי משטח. בשונה מהשיטה המסורתית (THT) שבה הרכיבים הושחלו דרך חורים בלוח, בטכנולוגיית SMT הרכיבים מולחמים ישירות על גבי פני הלוח.
שיטה זו מאפשרת ייצור מהיר, מדויק ודחוס יותר של רכיבים אלקטרוניים, וממלאת תפקיד קריטי בכל תעשיית ההייטק, הצרכנות, הרכב, הרפואה ועוד.
המעבר לשיטת SMT הפך למהפכה של ממש: פתאום ניתן היה לייצר לוחות קומפקטיים יותר, מהירים יותר, וזולים יותר – תוך שמירה על רמת אמינות גבוהה.
השלב הראשון: עיצוב ותכנון המעגל
לפני שהרכיבים עצמם מגיעים לפס הייצור, הכול מתחיל על מסך מחשב. מהנדסי אלקטרוניקה מתכננים מעגל אלקטרוני בעזרת תוכנות ייעודיות (כמו Altium או KiCad), שבהן כל רכיב, חיבור ומסלול מוגדרים בקפידה.
בשלב זה נלקחים בחשבון פרמטרים רבים: זרמים, מתחים, פליטת חום, מיקום הפינים, ואפילו השפעות אלקטרומגנטיות. ככל שהלוח מורכב יותר – כמו במכשירי תקשורת מתקדמים – כך נדרשת יותר עבודת תכנון מתוחכמת כדי לשמור על יציבות וביצועים.
הדפסת משחת הלחמה – הבסיס לכל הרכבה
לאחר תכנון המעגל, מתחיל הייצור הפיזי בלוח (PCB (Printed Circuit Board. ראשית, משחת הלחמה מיוחדת (שילוב של בדיל עם חומרים פלסטיים) נמרחת על אזורי המגע של הרכיבים בעזרת מסכה מדויקת.
שלב זה קריטי: כמות מדויקת של משחה באזורים נכונים תבטיח הלחמה איכותית. טעות קטנה בשלב הזה עלולה לגרום לחיבור רופף או קצר חשמלי – מה שיביא לפסילה של הלוח כולו.
הנחת הרכיבים – כשהרובוטים נכנסים לפעולה
אחד השלבים המרשימים ביותר בתהליך SMT מתרחש כאשר רכיבים זעירים מונחים בדיוק מושלם על הלוח בעזרת ראשי שאיבה מהירים. מכונות "Pick and Place" יודעות לקרוא קובץ תכנון, לקחת רכיב מהמגירה, ולמקם אותו בדיוק במקום שנקבע לו – וכל זה במהירות של אלפי רכיבים בדקה.
המכונות הללו מצוידות במצלמות מתקדמות שמבצעות תיקונים בזמן אמת, ומזהות סטיות זעירות של שברירי מילימטר. בשילוב עם בקרת איכות אוטומטית, הן יוצרות תהליך שמאפשר רמת דיוק שקשה להשיג אפילו ביד אנושית מיומנת.
שלב ההלחמה בתנור Reflow
אחרי שכל הרכיבים הונחו במקומם על משחת ההלחמה, הלוח כולו מועבר לתנור מיוחד העובר בכמה אזורי חימום. כל אזור מעלה את הטמפרטורה בהדרגה, עד לרגע שבו משחת ההלחמה נמסה ו"מתאחדת" עם הרכיב והלוח.
בסוף התהליך הלוח מתקרר באיטיות, והחיבורים מתקבעים. זוהי אחת הנקודות הקריטיות בתהליך: אם הטמפרטורה לא מדויקת, או שהחימום לא אחיד – החיבורים עלולים להיסדק או שלא להיווצר כראוי.
בקרת איכות – כי אין מקום לטעויות
אחרי שהלוח "נאפה", הוא נבדק על ידי מערכות אוטומטיות של (AOI (Inspection Optical Automated. מערכות אלה מצוידות במצלמות רזולוציה גבוהה ובינה מלאכותית, שמסוגלות לזהות כל סטייה, רכיב הפוך, הלחמה לקויה או קצר.
במקרים מסוימים משתמשים גם במערכות רנטגן לבדיקת חיבורים נסתרים – למשל במעבדים או רכיבי BGA. זהו שלב חשוב במיוחד במוצרים רגישים כמו מכשור רפואי, שבו כל תקלה עלולה להוביל להשלכות חמורות.
קידמה מתקדמת: חומרים מתקדמים בטכנולוגיית LTCC
בשנים האחרונות אנו רואים התקדמות גם ברמת החומרים. אחד הפתרונות החדשניים ביותר בתחום ייצור הרכיבים הוא שימוש בטכנולוגיית LTCC – ראשי תיבות של Low Temperature Co-fired Ceramic.
מדובר בטכנולוגיה שמבוססת על שכבות קרמיקה אשר נשרפות בטמפרטורה נמוכה יחסית, מה שמאפשר לייצר רכיבים עמידים מאוד, קומפקטיים, ובעלי תכונות תרמיות וחשמליות מצוינות. רכיבי LTCC נפוצים בעיקר בציוד צבאי, תקשורת מהירה, ומערכות ניווט – אך בעשור האחרון החלו להיכנס גם למוצרים צרכניים.
ואיפה כל זה פוגש את העולם האמיתי?
הטכנולוגיה הזו לא נשארת בגבולות מפעלי הייצור בלבד. למעשה, כמעט כל תחום בתעשייה מסתמך כיום על לוחות המיוצרים בטכנולוגיית SMT:
- בתי חולים: ציוד רפואי כמו מכונות א.ק.ג, מכונות הנשמה ומוניטורים – כולם מבוססים על לוחות אלה.
- תעשיית הרכב: חיישני בלימה, מחשבי מנוע ומערכות ניווט מתקדמות.
- בתים חכמים: מערכות אזעקה, בקרי תאורה, תקשורת אלחוטית ועוד.
- תעשיית החלל והתעופה: בזכות המשקל הקל והאמינות הגבוהה, רכיבי SMT משולבים בלוויינים, מערכות ניווט אווירי ועוד.
מיכון חכם – השילוב של CNC בעולם SMT
כדי לייצר מארזים מדויקים או תושבות ייעודיות ללוחות, נעשה שימוש נרחב במכונות CNC – כלים חכמים אשר חורטים, קודחים וחותכים ברמת דיוק מיקרונית.
שילוב בין מכונות CNC וטכנולוגיית SMT מאפשר לא רק לייצר רכיבים חשמליים – אלא גם לשלבם בתוך מארזים מותאמים אישית, לשימוש בתנאי שטח, בסביבה סטרילית או במוצרי צריכה מעוצבים.
היכולת לייצר את כל חלקי המוצר – מהמוליך החשמלי ועד המעטפת החיצונית – תחת קורת גג אחת, מעניקה יתרון עצום ביצירת פתרונות שלמים ומהירים ללקוחות מכל תחום.
היתרונות שמבדילים את SMT מכל שיטה אחרת
טכנולוגיית SMT שינתה את חוקי המשחק בכמה מובנים מרכזיים:
- צמצום גודל – ניתן לייצר לוחות קומפקטיים ודקים יותר, עם יותר פונקציונליות.
- חיסכון בעלויות – תהליך אוטומטי שמפחית שעות עבודה ועלויות ייצור.
- אמינות גבוהה – הלחמות מדויקות ובקרת איכות קפדנית מפחיתות סיכוי לתקלות.
- תפוקה מהירה – פסי ייצור מהירים מאפשרים אספקה בכמויות גדולות בזמן קצר.
- התאמה לפיתוחים עתידיים – מאפשרת ייצור של לוחות מתקדמים לעידן ה-AI, IoT, רכב אוטונומי ועוד.
ומה הלאה?
העולם לא עוצר. עם התקדמות טכנולוגיות כמו AI ו-5G, דרישה למעגלים מהירים יותר, קטנים יותר ועמידים יותר – רק הולכת וגוברת. ייצור SMT צפוי לעבור שדרוגים נוספים, כולל שילוב של הדפסה תלת־ממדית, חומרים חכמים ובקרה בזמן אמת מבוססת בינה מלאכותית.
מאחורי כל מכשיר אלקטרוני, פשוט או מורכב ככל שיהיה, מסתתר תהליך ייצור מוקפד שמתבצע בלב ליבם של מפעלים עתירי ידע וטכנולוגיה. ההבנה של מה עומד מאחורי אותם רכיבים קטנים – הופכת את המכשירים שסביבנו למופלאים עוד יותר.
